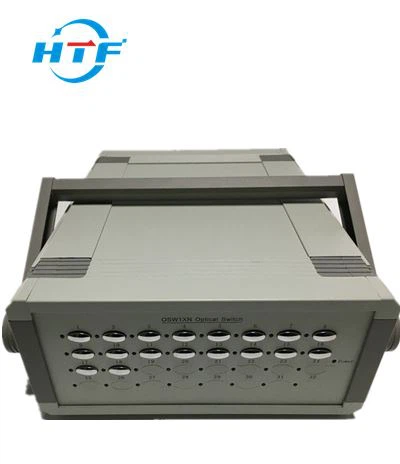

волоконно-трансиверний оптичний комутатор 1 в 64 порти

волоконно-трансиверний оптичний комутатор 1 в 64 порти
Подробиці:
Оптичний перемикач 1 × 64 може перемикатися з одного вхідного маршруту на 64 канали Один з вихідних маршрутів.
Послати повідомлення
Опис
Послати повідомлення

волоконно-трансиверний оптичний комутатор 1 в 64 порти


Оптичний перемикач - це свого роду пристрій, що має можливість оптичного перемикача маршрутів. У системі передачі оптичного волокна вона використовується для управління оптичним маршрутом, локальної мережі, зміни джерела світла / детектора та захисту змін Ethernet тощо. , тестування оптичного кабелю під відкритим небом та зондування оптичних волокон.


Особливості


а) Низькі втрати при вставці, короткий час перемикання тощо.

б) РК-дисплей.

в) Автоматичне сканування доступне, і максимальний час інтервалу можна встановити як 99 год 59 х 59 с, а стартовий канал і термінальний канал сканування можна налаштувати.


Технічні характеристики


Модель №

OSW1X64

Робоча довжина хвилі

SM: 1260 ~ 1650 мм: 850 нм ± 40

Тестова довжина хвилі

1310/1550 850 нм

Втрата вставки

≤1,2 дБ

Повторюваність

≤ ± 0,05 дБ

Повернення втрат

SM≥50dB MM≥30dB

Перехресні перешкоди

≥60 дБ

Втрати, що залежать від довжини хвилі

≤0.25

Поляризаційні залежні втрати

≤0.05

Час перемикання

≤15 мс

Тип волокна

SM (9 / 125um) 、 MM (50/125 62,5 / 125um)

Форма роз’єму

FC / ПК

Порт моніторингу

RJ45 、 RS-232

Блок живлення

Змінний струм: 85 ~ 264 В (50 / 60Гц) або постійний струм: 36 ~ 72 В

Робоча температура

-5~ + 60℃

Температура зберігання

-40~+ 80°C

Тип шасі

19 '' 2U стійка (483 × 330 × 89 мм)


Інструкція по застосуванню


(1) РК-дисплей: відображення адреси пристрою, поточного каналу та відповідної інформації.

(2), ▲ —— Клавіша вгору; ▼ —— Клавіша вниз; Enter —— клавіша Enter; Esc —— клавіша скасування.

(3) Індикатор живлення Power1, Power2: індикатор робочої потужності.

(4) Інтерфейс Ethernet RJ45, послідовний порт RS-232: комунікаційний інтерфейс інформації про дані моніторингу обладнання.

(5) Опис оптичного інтерфейсу: Порти вводу-виводу на панелі пристрою є загальнодоступними портами, а 1, 2, 3, ..., 64 - номера каналів відповідно.


how to use optical switch

optical switch 1x64
