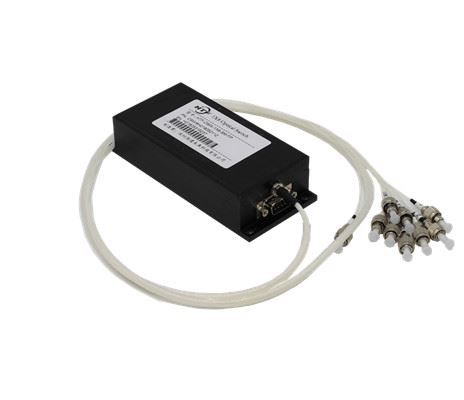

Перетворювач одного режиму 1×12 Оптичний комутатор
Оптичні перемикачі в основному використовуються для встановлення оптичних шляхів, і вони мають високу масштабованість і високонадійну комутаційну здатність. Нижче наведені основні функції оптичного розщеплення в оптичній мережі кросоверів.
Як правило, оптикомеханічні оптичні перемикачі мають різні конфігурації в залежності від кількості перенаправлених сигналів. Наприклад, 1×1, 1×2, 1×4, 1×16 тощо. Простіше кажучи, модуль оптичного комутатора 1×8 з'єднує оптичні канали шляхом перенаправлення вхідного оптичного сигналу на обраний сигнал з 8 вихідних волокон. Цей оптичний перемикач може досягти відмінної надійності, втрати вставки і crosstalk.
1 в 12 з оптичного перемикача Особливості
Більше 12канелів
Низькі втрати і висока надійність
Паралельний інтерфейс (TTL)
Модульна конструкція
Епоксидна епоксидка на оптичному шляху
Застосування оптичного перемикача 1x12
Кільцева мережа
Віддалений моніторинг в оптичній мережі
Тестування волокна, оптичного компонента
Конфігурація закріпленняз
Пін-ні. | Ім'я сигналу | В / в. | D -0опис |
1 | D0 (Івате) | Вводу | TTL, біт вибору каналів 0 |
2 | D1 (Івате) | Вводу | TTL, біт вибору каналів 1 |
3 | D2 (Івате) | Вводу | TTL, біт вибору каналів 2 |
4 | D3 (Івате) | Вводу | TTL, біт вибору каналів 3 |
5 | /RESET (СКИНУТИ) | Вводу | TTL, Низький рівень скидання до каналу 0. Високий рівень означає, що біти вибору каналів є ефективними. |
6 | /ГОТОВО | вихід | TTL, Готово (Високий=Не готовий, Низький=Готово) |
7 | помилка | вихід | TTL, Помилка (Висока=Помилка, Низька=Немає помилок) |
8 | GND (ҐУмм | Вводу | Землі |
9 | +5 В/с | Вводу | 5,0±5% живлення VDC (макс. 800mA) |
Схема хронометражу
