1.Яка's полярність?
У будь-якій установці важливо переконатися, що оптичний передавач на одному кінці підключений до оптичного приймача на іншому. Це узгодження сигналу передачі (Tx) з обладнанням прийому (Rx) на обох кінцях волоконно-оптичної лінії зв’язку називається полярністю.
2. Огляд полярності
У стандарті TIA описано два типи волоконних зв'язків: послідовні дуплексні з'єднання сигналів і з'єднання паралельних сигналів. У цій статті обговорюється вплив полярності, оскільки це стосується послідовних дуплексних сигналів і паралельних сигналів.
2.1 Волоконні патч-корди
У стандарті TIA визначено два типи дуплексних волоконних патч-кордів: тип A-to-A, показаний на малюнку 1, і тип A-to-B, показаний на малюнку 2.
Примітка: патч-корди A-to-A зазвичай не розгортаються, і їх слід використовувати лише за необхідності як частину методу полярності (див. ANSI/TIA-568-C.0).
2.2 Волокно MTP/MPOадаптер

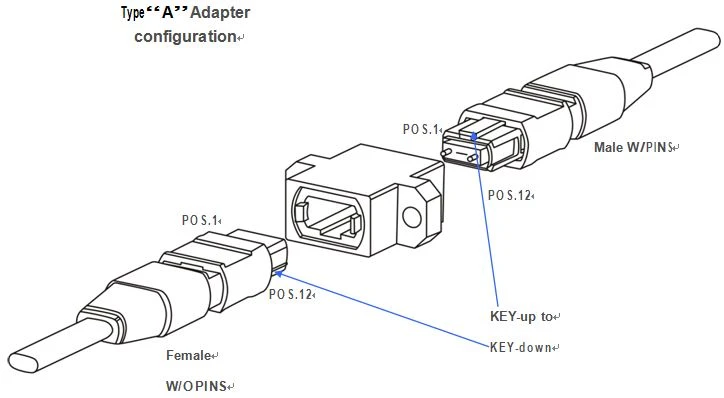

2.2.1 Адаптери типу А
Існує два типи адаптерів масиву: Type-A і Type-B. Адаптери типу А повинні з’єднувати два роз’єми масиву з роз’ємними ключами вгору та вниз.
2.2.2 Перехідники типу B
Адаптери типу B повинні з’єднувати два роз’єми масиву з ключами роз’єму від ключа до ключа (клавіші вирівняні).
2.3 MTP/MPOпатч-корд масиву

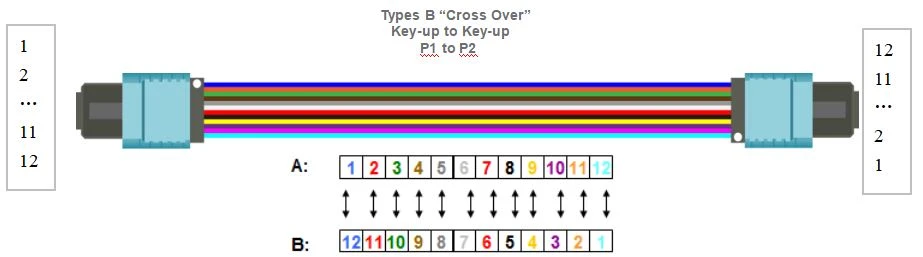

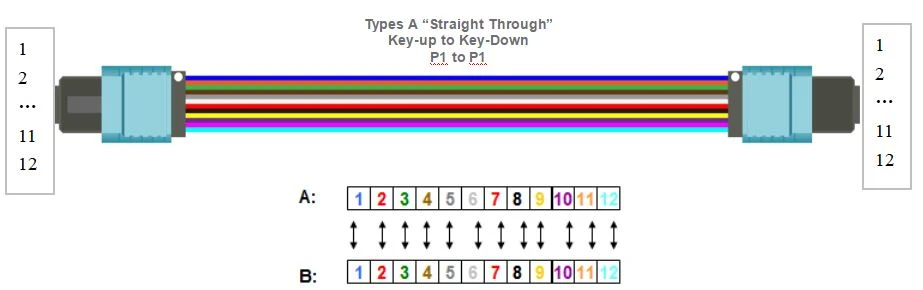

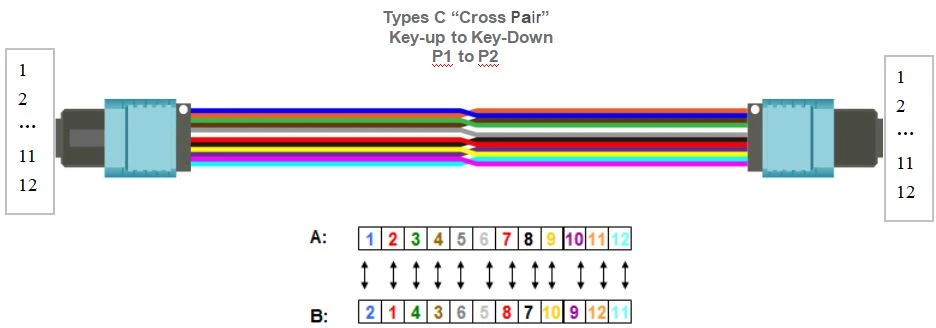

Є три різних12-волоконний MPO/MTP-to-MPO/MTPмагістральні кабелі, визначені в стандарті TIA. Три різні кабелі: типи A, B і C використовуються для трьох різних методів підключення A, B і C відповідно.
2.4 24-волокно MTP/MPOпатч-корд масиву

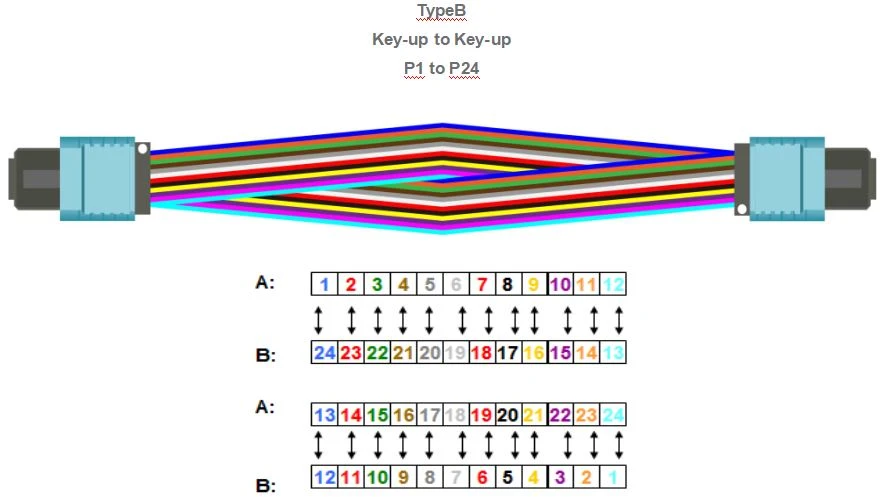

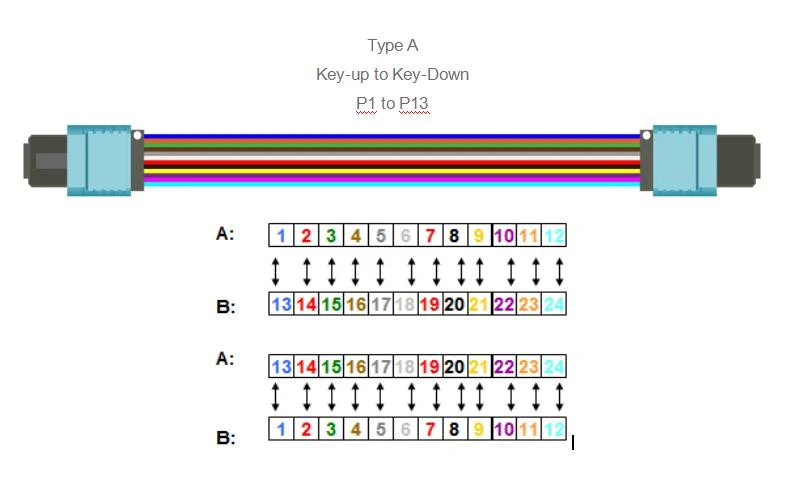

Є три різних 24-волокнаMPO/MTP-to-MPO/MTPмагістральні кабелі, визначені в стандарті TIA (TIA-568.3-D). Три різні кабелі: тип A, B і C використовуються для трьох різних методів підключення A, B і C відповідно.

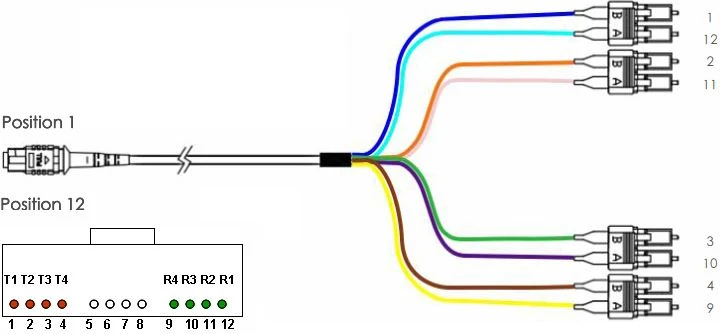

Існує два різних 8-волоконних кабелі MPO/MTP:
Від 40G до 4x10G
Існує два різних 12-волоконних кабелі MPO/MTP
Є два різних24-волоконні кабелі MPO/MTP
