Правильна поляризаційна підключеність у системі MTP
Наступна частина ілюструє, як компоненти системи MTP використовуються разом для підтримки належного поляризаційного зв’язку, що визначено стандартами TIA.

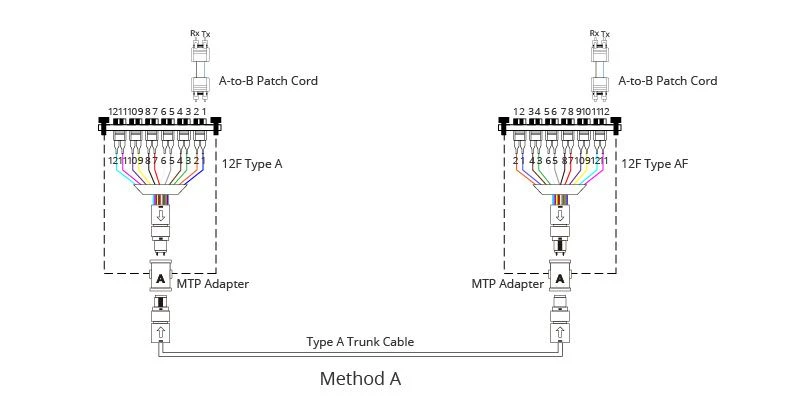

Метод А:спосіб підключення A показаний на наступному малюнку. Магістральний кабель типу А з'єднує модуль MTP з кожного боку лінії зв'язку. У методі А для корекції полярності використовуються два типи патч-кордів. Патч-кабель ліворуч стандартний дуплексний тип А-В-В, тоді як праворуч використовується дуплексний з'єднувальний кабель типу А-А.
Спосіб B:у способі підключення B для підключення двох модулів на кожній стороні зв’язку використовується кабель вантажівки типу B. Як уже згадувалося, положення волокон кабелю типу B на кожному кінці зворотні. Тому стандартні дуплексні з'єднувальні кабелі типу А до В використовуються на обох сторонах.
Спосіб C:парний зворотний магістральний кабель використовується в методі підключення C для підключення модулів MTP по одній із кожної сторони лінії зв'язку. Патч-корди на обох кінцях стандартного дуплексного типу А-В.
