Як почистити роз'єм перемички волокна MTP / MPO?

Навіщо використовувати волоконно-оптичний перемичку MTP / MPO?

Волоконно-оптичні патч-корди з 12 або 24 ядрами в одному інтерфейсі виявилися можливим рішенням. Багатоядерний волоконний роз’єм MTP / MPO відповідає стандартам 40Gbase-SR4 та 100Gbase-SR10. Він може вмістити 12 або 24 ядра в роз'ємі такого ж розміру, як роз'єм SC. Як результат, волоконні патч-шнури MTP / MPO забезпечують щільність до 12 або 24 разів і економить провідну плату та стійку.

Про роз'єм MPO / MTP

Роз'єм MPO / MTP - це найбільш часто використовуваний багатоядерний роз'єм оптичного волокна в мережі високої щільності. Він може вмістити 1-2 ряди волокон (12-ядерний роз'єм MPO / MTP та 24-ядерний роз'єм MPO / MTP) в одному роз'ємі. Порівняно з одножильним роз'ємом, площа поверхні роз'єму MPO / MTP більша. Роз'єм MPO / MTP можна розділити на два типи: роз'єм MPO / MTP (з напрямним штифтом) і роз'єм MPO / MTP (без направляючого отвору). Два з'єднувачі з'єднані для реалізації стикового з'єднання між оптичними волокнами. Точність вирівнювання вставки роз'єму MPO / MTP визначається ексцентриситетом та інтервалами оптичного волокна, точністю узгодження напрямного штифта та оптичного волокна.

Метод очищення та знепилення перемички з оптичного волокна MPO

Вибір належних методів очищення та інструментів дозволяє отримати подвоєний результат із половиною зусиль для очищення роз’єму MPO / MTP. Тепер ми дізнаємось більше про метод очищення та видалення пилу перемички з оптичного волокна MPO.

Під час чищення роз'єму MPO / MTP слід ретельно очищати кожен сердечник волокна, оскільки забруднення будь-якого сердечника волокна може вплинути на роботу роз'єму MPO / MTP. Крім того, через конструкцію роз'єму MPO / MTP із напрямним штифтом, багато користувачів ігнорують очищення краю вставки роз'єму MPO / MTP, що є однією з причин, чому роз'єм MPO / MTP не ретельно очищений. Тому ми повинні вибрати відповідні інструменти та методи для очищення роз’єму MPO / MTP.

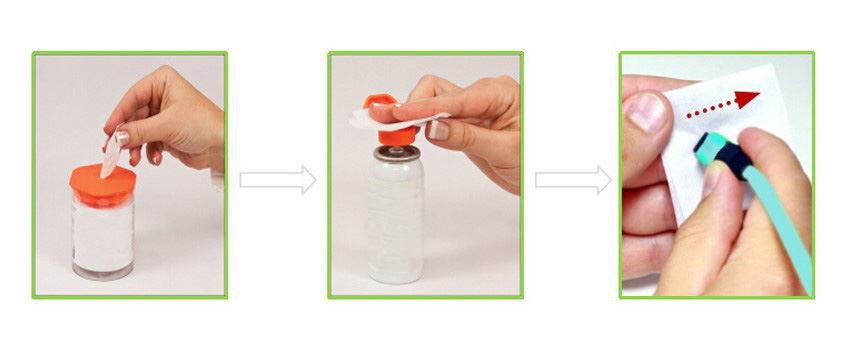

Перед очищенням ми повинні перевірити вставку роз'єму MPO / MTP, щоб визначити, чи потрібно його чистити. Після того, як вирішено очистити роз'єм MPO / MTP, ми зазвичай віддаємо перевагу методу хімчистки, який може ефективно видаляти пил і жир і не забруднює штепсель через використання спиртового миючого засобу. Однак іноді хімчистка не може повністю усунути забруднювачі в роз'ємі. Отже, якщо в роз’ємі MPO / MTP після хімчистки виявлені забруднюючі речовини, для вторинного чищення слід використовувати метод вологого прибирання +. Після другого прибирання, якщо все ще є забруднення, слід знову використовувати метод вологого прибирання + хімчистки. Тут слід зазначити, що якщо роз'єм забруднений через постійні пошкодження, роз'єм MPO / MTP слід замінити.

Інструменти для хімчистки для чищення волоконно-оптичного з'єднувача MTP / MPO

Засіб для чищення коробки CLE

Засіб для чищення коробів CLE - це різновид антистатичного очищувача, що не містить спирту, який підходить для більшості з'єднувачів оптичного волокна, включаючи роз'єми LC / SC / FC / ST / MU / MTP / MPO / D4 / DIN. Засіб для чищення коробки CLE може видалити пил і масляні плями на поверхні роз'єму оптичного волокна MTP / MPO. Він оснащений замінною чистячою стрічкою з надтонкого текстильного волокна, яка може легко та ефективно очистити торцеву поверхню роз’єму оптичного волокна MTP / MPO без подряпин або подряпин на поверхні або залишків слідів алкоголю. Крім того, стрічку очищувача можна замінити після більш ніж 500 разів використання. Отже, очищувач коробів для ящиків є більш економічно вигідним для інженерних лабораторій, складальних ліній або на місцях, де потрібно тривале використання очищувача.

Як користуватися засобом для очищення коробки:

1: Зсуньте кришку, щоб відкрити тканину для чищення.

2: Просуньте торцеву заглушку вздовж поверхні тканини у напрямку, вказаному на картриджі.

3: Натисніть на важіль, щоб витягнути нову серветку для чищення для іншого очищення.

4: Натисніть важіль, щоб закрити розсувну кришку.

Будь обережний:

1. Коли для очищення роз'єму MTP / MPO використовується очищувач волоконної коробки, він підходить лише для очищення роз'єму MTP / MPO. Для роз'єму MTP / MPO потрібен інструмент для вологого прибирання.

2. Не рухайте роз'єм вперед-назад по чистячій тканині. Рухайтеся лише в одному напрямку, щоб уникнути непотрібного забруднення.

Засіб для чищення коробки NEOCLEAN-R2

Засіб для очищення коробки NEOCLEAN-R2 виробляється компанією ntt-at, що дуже підходить для очищення роз'ємів SC / FC / ST / LC / MU / MTP / MPO. Він схожий на миючий засіб CLE-box, але він має свої переваги. Тканина для чищення щільна і може бути використана для кращого очищення, але вона не буде носити торцеву поверхню чистячого волокна MTP / MPO або залишати волокнистий матеріал. Очисник картриджів neoclean-r2 використовує спрощений механізм рушія стрічки для плавнішої роботи та зниження виробничих витрат. Крім того, він виготовлений з антистатичного матеріалу і має відмінні антистатичні характеристики. Операція дуже проста. Просто поверніть колесо обмотки, щоб відкрити нову тканину для чищення та посуньте роз'єм на тканину для чищення. У той же час очищувач коробки neoclean-r2 може чистити більше 400 разів, але стрічка всередині незамінна.

Засіб для чищення однієї кнопки

Очищувач для однієї клавіші MTP / MPO спеціально використовується для очищення торця роз'єму MTP / MPO (без спирту). Він може видалити всі види забруднюючих речовин, такі як пил, залишки 70% IPA, залишки дистильованої води, жиру тощо, простим натисканням кнопки. Засіб для чищення ключів Neoclean-m може ефективно очищати роз'єм MTP / mpo-8/12/24, тоді як засіб для чищення ключів NEOCLEAN-M2 використовується для очищення роз'єму MTP / mpo-16. Очищувач з одним ключем MTP / MPO можна використовувати для очищення наконечника з направляючим штифтом або без нього, а також для очищення відкритого роз'єму.

Процедури очищення оголених роз'ємів

1: Відкрийте захисну кришку кріплення наконечника очищувача.

2: Вставте роз'єм у очищувач.

3: Натискайте очищувач, доки не почуєте клацання.

4: Якщо дозволяють умови, для перевірки ефекту очищення з'єднувача можна використовувати волоконне дзеркало.

Процедури очищення роз'ємів у адаптерах

1: Зніміть кріплення.

2: Вставте наконечник очищувача в адаптер MTP / MPO.

3: Натискайте очищувач, доки не почуєте клацання.

4: Якщо дозволяють умови, для перевірки ефекту очищення з'єднувача можна використовувати волоконне дзеркало.

Інструмент для вологого очищення для чищення роз'єму оптичного волокна MTP / MPO

Традиційні інструменти для вологого прибирання використовуються для очищення відкритих одно волоконних та багатоволоконних з'єднувачів, таких як з'єднувачі LC / SC / FC / St / mu / MTP / MPO. Загальні засоби для чищення - це чистячі серветки та ватяні палички.

Чистячі серветки

Серветки для чищення виготовлені з чистого деревного волокна та мають розподільну коробку, яка одночасно може витягнути серветки для очищення та запобігти утворенню статичної електрики. Серветки для чищення можна використовувати з ізопропанолом, а серветки для очищення без ворсу та тертя дуже зручні для очищення торців роз'ємів MTP / MPO без подряпин або залишків ворсу.

Без кашемірової піни чисті ватні тампони

Тампон з оксамитового пінопласту дешевий, простий в експлуатації та має чудові миючі властивості. Він дуже підходить для очищення більшості забруднюючих речовин в оптичних волоконних роз’ємах. Основні етапи очищення такі: занурте чистячий тампон в ізопропанол; вставте тампон у роз'єм MTP / MPO; обережно натискайте і обертайте тампон, щоб очистити торцеву поверхню ущільнювальної шайби; нарешті, протріть торцеву поверхню роз'єму сухим ватним тампоном, щоб забезпечити ретельне очищення.

Існують і інші методи очищення:

Очищувач волокна в один клік

Очищувач волокон MPO / MTP використовується для очищення багатоядерного роз'єму MPO / MTP. Метод його використання подібний до способу очищення волокон в 1,25 мм / 2,5 мм, що значно спрощує роботу з очищення волокон у центрі обробки даних кабелів високої щільності. Засіб для чищення волокон одним дотиком - це дуже зручний інструмент для чищення. Він може очистити як один роз'єм MPO / MTP, так і роз'єм MPO / MTP на панелі адаптера. Під час використання процес очищення можна завершити лише одним клацанням миші. Очищувач волокна в один клік можна використовувати близько 600 разів.

Засіб для очищення касетних волокон

Касетний очищувач волокон підходить майже для всіх програм очищення роз'ємів, де штекер може бути зв’язаний, включаючи LC, mu, SC, FC, St, MPO / MTP, MTRJ тощо, і може використовуватися протягом тривалого часу лише заміна стрічки. Використовуючи очищувач оптичних волокон касетного типу, слід зазначити, що жила роз'єму повинна ковзати в одному напрямку, щоб запобігти вторинному забрудненню.

Патч-корд з оптичного волокна MPO / MTP широко використовується в кабельній системі високої щільності. Він займає мало місця та може заощадити час та витрати на встановлення. Це ідеальне рішення для кабельної мережі з високою щільністю. Як важлива технологія оновлення до Ethernet 40/100 г, перемичка з оптичного волокна MPO / MTP використовується все більшою кількістю людей.
