З появою 5G і появою нового Інтернету речей вимоги до комутаторів будуть вищими, а попит – великим.
Інтернет всього невіддільний від комутаторів обладнання мережевої інфраструктури, і комутатори відіграватимуть важливу мережеву ланку в Інтернеті речей.
Чотири типи режимів мережевої структури комутаторів:
01
Каскадний
Це найпоширеніший мережевий метод, який підключається через каскадний порт (UpLink) комутатора. Каскадування можна визначити як два або більше комутаторів, з’єднаних один з одним певним чином. Декілька перемикачів можна каскадувати різними способами за потреби.
У більшій локальній мережі, такій як кампусна мережа (кампусна мережа), кілька комутаторів зазвичай утворюють шинну, деревоподібну або зіркоподібну каскадну структуру відповідно до продуктивності та призначення.
Слід зазначити, що комутатори не можуть бути каскадовані нескінченно. Якщо каскадувати більше ніж певну кількість комутаторів, зрештою виникнуть широкомовні шторми, що призведе до серйозного погіршення продуктивності мережі.
Структурна схема:
02
Агрегація портів
Агрегація портів зв’язує кілька фізичних каналів зв’язку між двома пристроями для формування логічного зв’язку, щоб досягти мети подвоєння пропускної здатності (пропускна здатність логічного зв’язку еквівалентна сумі пропускних здатностей фізичного зв’язку).
На додаток до збільшення пропускної здатності, агрегація портів може рівномірно розподіляти трафік на кількох каналах і грати роль у балансуванні навантаження; коли одне або більше посилань виходять з ладу, трафік буде перенаправлено на інші посилання, доки інші посилання працюють нормально. У дорозі весь процес завершується за кілька мілісекунд, таким чином відіграючи додаткову роль і підвищуючи стабільність і безпеку мережі.
Структурна схема:
03
Укладання
Стекування означає поєднання кількох комутаторів для спільної роботи, щоб забезпечити якомога більше портів в обмеженому просторі.
Кілька комутаторів складаються в один стек. В індексі продуктивності комутаторів, які можна стекувати, є параметр «максимальна кількість комутаторів, які можна стекувати», який відноситься до максимальної кількості комутаторів, які можна стекувати в блоці стекування, і представляє максимальну щільність портів, яку можна забезпечити в блоці стекування.
Взагалі кажучи, комутатори різних виробників і моделей можуть каскадуватися один з одним, але стекування різне. Він повинен виконуватися між стекованими комутаторами одного типу (принаймні комутаторами одного виробника); каскадування тільки між комутаторами. Просте підключення та стекування використовує весь блок стекування як комутатор, що означає не лише збільшення щільності портів, але й розширення пропускної здатності системи.
Стекування може значно збільшити щільність портів комутатора та продуктивність. Блоки стекування мають щільність портів і продуктивність, порівнянну з більшими стійковими комутаторами, при значно менших інвестиціях і гнучкості, ніж стійкові комутатори. У цьому перевага укладання.
Рекові комутатори можна назвати продуктом укладання на вищий рівень. Рекові комутатори зазвичай належать до комутаторів вище рівня відділу. Вони мають кілька слотів, високу щільність портів, підтримують кілька типів мереж, хорошу масштабованість і потужні можливості обробки, але коштують дорого.
Структурна схема:
04
Багатошаровий
Цей метод зазвичай використовується в більш складних структурах комутаторів і може бути розділений на рівень доступу, рівень агрегації та базовий рівень відповідно до функцій.
Трирівнева мережева архітектура використовує ієрархічну модель, яка розділяє складну мережеву структуру на кілька рівнів, кожен з яких зосереджується на певних функціях, так що складну велику проблему можна перетворити на безліч простих маленьких проблем.
Структурна схема:
З розвитком локальної обчислювальної мережі та міської мережі вищезазначені чотири методи будуть використовуватися все ширше. На цьому сьогодні все, хлопці, ви зрозуміли?
оголошення

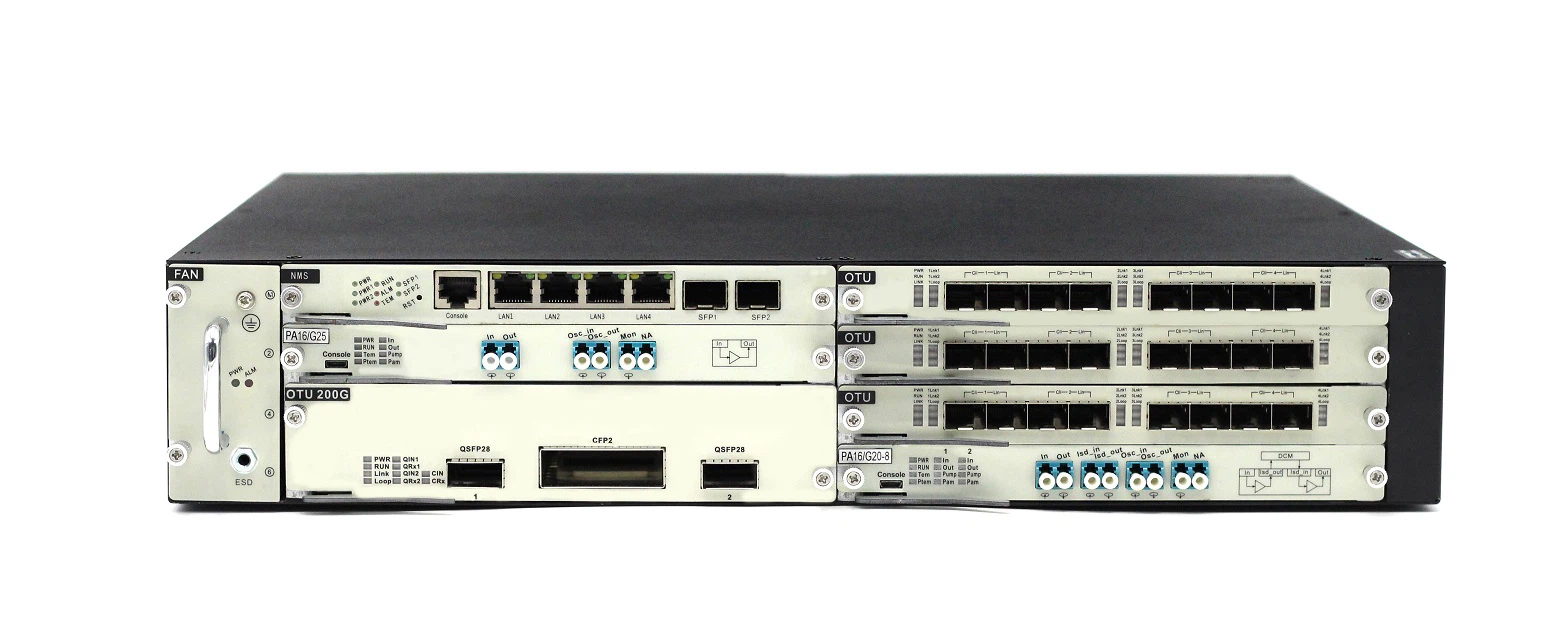

Нарешті, Shenzhen HTFuture Co., Ltd як виробник і постачальник мультиплексорів DWDM у Китаї.
